在抄板pcb、pcb板和pcb設計中，印刷導線的寬度、線間距、回電路的邊框以及元器件的布局這幾個因素都會影響到電路板的質量和性能。

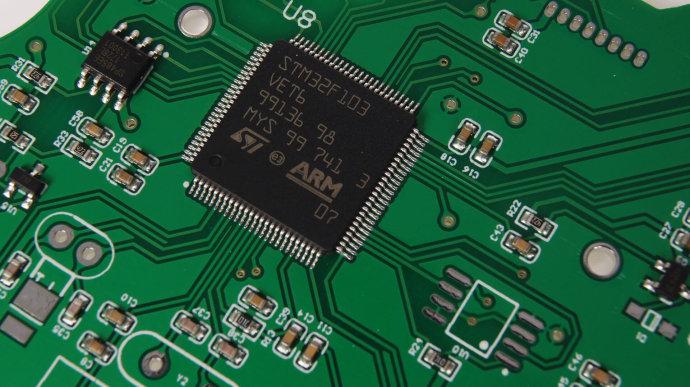

1、抄板pcb的線間距
當為1.5MM(約為60MIL)的抄板pcb時，線間絕緣電阻大于20M歐，線間大耐壓可達300V， 當線間距為1MM(40MIL)時，線間大耐壓為200V，因此，在中低壓(線間電壓不大于200V)的電路板上，線間距取1.0--1。5MM (40--60MIL)在低壓電路，如數字電路系統中，不必考慮擊穿電壓，只要生產工藝允許，pcb板可以很小。
2、印刷導線寬度選擇依據
抄板pcb的線寬太小，剛印刷導線電阻大，線上的電壓降也就大，影響電路的性能，線寬太寬，則布線密度不高，板面積增加，除了增加成本外，也不利于pcb板小型化。
3、畫電路邊框
抄板pcb的邊框線與元件引腳焊盤短距離不能小于2MM，(一般取5MM較合理)否則pcb板會下料困難。
4、元件布局一般原則
在pcb板設計中，如果電路系統同時存在數字電路和模擬電路。以及大電流電路，則需要分開布局，使各系統之間藕合達到小在同一類型電路中，按信號流向及功能，分塊，分區放置元件。
5、元件放置方向
pcb板元件只能沿水平和垂直兩個方向排列。否則不得于插件在抄板pcb間。
以上就是決定了抄板pcb的質量的幾點內容，希望能夠幫助各位。
